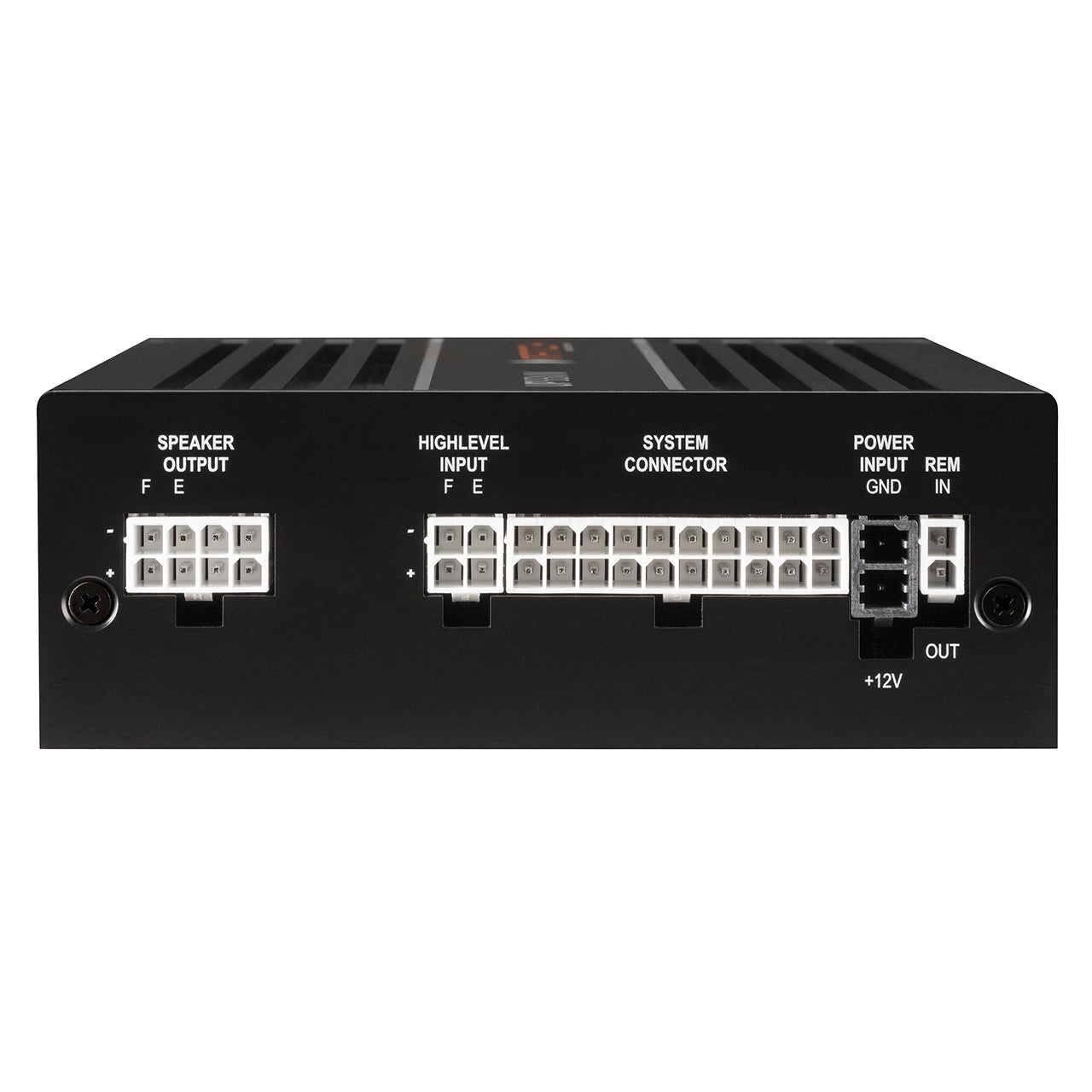

Procesador Digital MATCH UP 6DSP
No se pudo cargar la disponibilidad de retiro
Description
MATCH UP 6DSP
Excelencia en eficiencia para integraciones OEM personalizadas
El nuevo UP 6DSP es un auténtico todoterreno que no sólo ofrece potencia y dinamismo para un auténtico sonido de alta fidelidad, sino que también proporciona todas las características necesarias para una integración sin esfuerzo en el vehículo.
La actualización perfecta para los sistemas de sonido estándar.
Equipado con seis entradas de alto nivel, una entrada digital óptica y la ranura para tarjeta de extensión MATCH, el UP 6DSP supera el desafío de una integración perfecta en los sistemas de sonido estándar existentes. Gracias al innovador circuito ADEP.3, así como a seis canales de amplificación y una salida de preamplificador adicional, el potente DSP de 7 canales permite configuraciones de altavoces individuales. La potencia del amplificador incluso da vida a subwoofers más grandes, con dos de sus canales de salida que ofrecen impresionantes 160 W a 2 ohmios, ideal para altavoces que consumen mucha potencia.
Procesamiento de canal virtual: así funciona el enrutamiento de señales hoy en día
La adaptación óptima a los sistemas de sonido multicanal existentes requiere una gestión y configuración sensatas de los numerosos canales DSP, por lo que no había duda de que el UP 6DSP también está equipado con el innovador procesamiento de canal virtual de Audiotec Fischer .
Especialmente cuando los sistemas frontal, trasero y central se dividen en sistemas multivía, los conceptos de enrutamiento convencionales alcanzan rápidamente sus límites en términos de implementación y usabilidad. El "procesamiento de canal virtual" de varias etapas, en combinación con el reconocido software DSP PC-Tool de fácil manejo, permite mapear fácilmente incluso configuraciones de sistema altamente complejas y asignar libremente nuestras funciones de sonido FX patentadas . Además, gracias al mismo número de canales de entrada y amplificador, el UP 6DSP también es un excelente ejemplo para aplicaciones en las que tiene sentido el enrutamiento 1 a 1 (IOR).
ACO – Plataforma avanzada de coprocesador de 32 bits
Por supuesto, el UP 6DSP está equipado con nuestra plataforma ACO de 32 bits patentada, que no solo se hace cargo de todas las tareas de control de manera ultrarrápida, sino que también maneja un montón de funciones de audio: se implementan fantásticos efectos de sonido como Augmented Bass Processing o Real Center, así como un ecualizador de entrada separado por canal que incluye un analizador de señal de entrada (ISA) para un fácil análisis y compensación de señales de entrada de radios OE, que ya incluyen una configuración de sonido por defecto.
Diseño compacto para opciones de instalación flexibles.
El UP 6DSP impresiona por su diseño potente pero compacto, que permite una fácil instalación incluso en espacios reducidos.
DSP PC-Tool 5 con TuneEQ: potentes funciones para la mejor experiencia de sonido
Por supuesto, el MATCH UP 6DSP se puede configurar fácilmente a través de nuestra herramienta DSP PC-Tool 5, profesional y muy intuitiva . Las numerosas y conocidas opciones de configuración satisfacen todas las necesidades y garantizan un ajuste de sonido extremadamente preciso incluso en configuraciones de sistema complejas. Y gracias a la nueva función patentada TuneEQ para la corrección automática de la respuesta de frecuencia, también ahorrará mucho tiempo a la hora de optimizar su sonido.
Características
- Amplificador ultra eficiente de 6 canales con salida de línea de 1 canal y DSP de 7 canales
- Perfecto para actualizar sistemas de sonido estándar con hasta 6 canales.
- Mazos de cables opcionales para una fácil integración en sistemas de sonido de fábrica multicanal existentes
- DSP de audio de “punto fijo” de 64 bits extremadamente potente
- ACO: plataforma avanzada de coprocesador de 32 bits para un conjunto de funciones ampliado
- ISA (Input Signal Analyzer) y InputEQ para un fácil análisis y compensación de señales de entrada
- DLC (control dinámico de sonoridad) y RTC (control remoto de tono) para el ajuste dinámico de agudos y graves en función del volumen
- Función patentada TuneEQ para el ajuste automático de los ecualizadores de entrada, virtuales y de salida
- SFX (Efectos de sonido DSP) : procesamiento de graves aumentado, RealCenter & Co.
- Entrada inteligente de alto nivel de 6 canales con circuito ADEP.3
- 1:1 IOR (enrutamiento de entrada a salida): misma cantidad de entradas de alto nivel y salidas de amplificador
- VCP (procesamiento de canal virtual) permite una configuración aún más flexible para sistemas de sonido altamente complejos
- Ranura para tarjeta de extensión MATCH (MEC) para expansiones del sistema como transmisión de audio HD por Bluetooth® , transmisión de audio de alta resolución a través de USB, etc.
- Entrada óptica en formato SPDIF con frecuencia de muestreo entre 12 y 96 kHz
- Salida RCA mono para la conexión de un amplificador externo, por ejemplo, un amplificador de subwoofer.
- SCP (puerto de control inteligente) para accesorios opcionales como DIRECTOR , CONDUCTOR y compañía.
- Interruptor remoto automático
- Fuente de alimentación con capacidad Start-Stop con rango de voltaje de entrada extendido de hasta 18 V, ideal para vehículos eléctricos modernos
- Diseño compacto con baja disipación de calor gracias a una eficiencia extraordinaria.
Nota: “La marca denominativa y los logotipos de Bluetooth ® son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Audiotec Fischer GmbH se realiza bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios”.
Características del DSP
ecualizador de melodía
TuneEQ es una función extremadamente flexible y especialmente fácil de usar para la corrección automática de la respuesta de frecuencia. Una sola medición por canal de audio o par de canales con un micrófono de medición adecuado (por ejemplo, nuestro MTK1) es suficiente para que TuneEQ ajuste de forma independiente y precisa los ecualizadores a la curva de referencia deseada. TuneEQ utiliza el conjunto completo de funciones del ecualizador paramétrico, incluida la frecuencia central, el factor Q y el ajuste de ganancia. Y dado que las operaciones aritméticas altamente complejas necesarias para esto se ejecutan en segundo plano, también ahorra mucho tiempo al optimizar su sonido con TuneEQ.
Centro Real
La función “RealCenter” es un algoritmo desarrollado por Audiotec Fischer que enfatiza la información musical presente tanto en el canal frontal izquierdo como en el derecho para crear una señal central única. A diferencia de los procedimientos comunes, en los que solo se suman los canales, la intensidad de la señal central también se controla dinámicamente mediante el contenido informativo estereofónico del canal izquierdo y derecho.
Suena complicado, pero este efecto es asombroso: si solo el canal izquierdo o derecho transmite una señal de audio, el canal central no reproducirá ninguna señal. En el caso de los algoritmos habituales, el nivel de volumen del canal central solo se reduce en 6 dB (= la mitad del nivel de volumen). El “RealCenter” de Audiotec Fischer permite una puesta en escena sonora única y ampliada tanto para el conductor como para el copiloto al mismo tiempo. Por lo tanto, las desventajas de un canal central convencional, como un escenario sonoro pequeño e intrusivo, son cosa del pasado.
Procesamiento de graves aumentado
El “Procesamiento de graves aumentado” patentado por Audiotec Fischer, que consta de dos funciones de sonido revolucionarias “Mejora dinámica de graves” y “SubXpander”, ha sido desarrollado especialmente para mejorar drásticamente la reproducción de graves de los subwoofers.
El «Dynamic Bass Enhancement» combina ingeniosamente los graves más profundos y la mayor presión sonora, independientemente del estilo musical o de los controles de tono de la unidad principal. En función de la señal de entrada, el «Dynamic Bass Enhancement» aprovecha el rango de frecuencias más bajas y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin el riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es sencillamente fascinante el rendimiento de graves que de repente es posible.
Si se desea una reproducción de graves aún más baja y “más oscura”, se puede activar adicionalmente el “SubXpander”. De esta forma, a los tonos fundamentales se suman tonos subarmónicos en el rango de frecuencias entre 50 y 100 Hz.
Datos técnicos
| Potencia de salida RMS / Máx. | |
| - @ 4 ohmios | Canales A - D: 4 x 65 vatios (mín. 3 ohmios) |
| - @ 2 ohmios | - |
| - @ 1 ohmio | - |
| - puenteado a 4 ohmios | - |
| - puenteado a 2 ohmios | - |
| - Salida de subwoofer a 4 ohmios | Canal E - F: 2 x 90 Watts |
| - Salida de subwoofer a 2 ohmios | Canal E - F: 2 x 160 Watts |
| Tecnología de amplificadores | Clase GD |
| Entradas |
6 x Entrada de altavoz de alto nivel 1 x SPDIF óptico (12 - 96 kHz) 1 x MEC 1 x Entrada remota |
| Sensibilidad de entrada | 2,8 - 11 voltios |
| Impedancia de entrada RCA/Cinch | - |
| Impedancia de entrada de alto nivel | 9 - 33 ohmios con ADEP.3 |
| Salidas |
6 x Salida de altavoz 1 x RCA / Cinch 1 x Salida remota |
| Voltaje de salida RCA/Cinch | 3 voltios RMS |
| Respuesta de frecuencia | 10 Hz - 22.000 Hz |
| Resolución DSP | 64 bits |
| Potencia DSP | 295 MHz (1.200 millones de operaciones MAC por segundo) |
| Frecuencia de muestreo | 48 kHz |
| Tipo de DSP | Procesador de señal de audio |
| Convertidores de señal |
A/D: BurrBrown D/A: BurrBrown |
| Entrada digital con relación señal/ruido | 106 dB (ponderado A) |
| Relación señal/ruido de la entrada analógica | 104 dB (ponderado A) |
| Distorsión (THD) | < 0,03 % |
| Factor de amortiguamiento | > 100 |
| Voltaje de funcionamiento | 10,5 - 18 voltios (máximo 5 segundos hasta 6 voltios) |
| Potencia nominal | CC 12 V ⎓ 35 A máx. |
| Corriente de ralentí | 360 mA |
| Corriente máxima de salida remota | 500 miliamperios |
| Rango de temperatura de funcionamiento | -40°C a +70°C |
| Fusible | 1 minifusible LP de 30 A (APS) |
| Características adicionales |
Tecnología de clase GD con fuente de alimentación controlada dinámicamente, coprocesador de 32 bits, circuito ADEP.3, capacidad de inicio y parada, puerto de control inteligente, USB, ranura MEC, interruptor remoto automático, salida de línea aislada galvánicamente |
| Dimensiones (alto x ancho x profundidad) |
46 x 130 x 130 mm / 1,81 x 5,12 x 5,12" |
Volumen de suministro
1 x amplificador MATCH UP 6DSP
5 x cable de conexión
1 x placas de montaje y material
1 x cable USB
1 x manual de instrucciones
