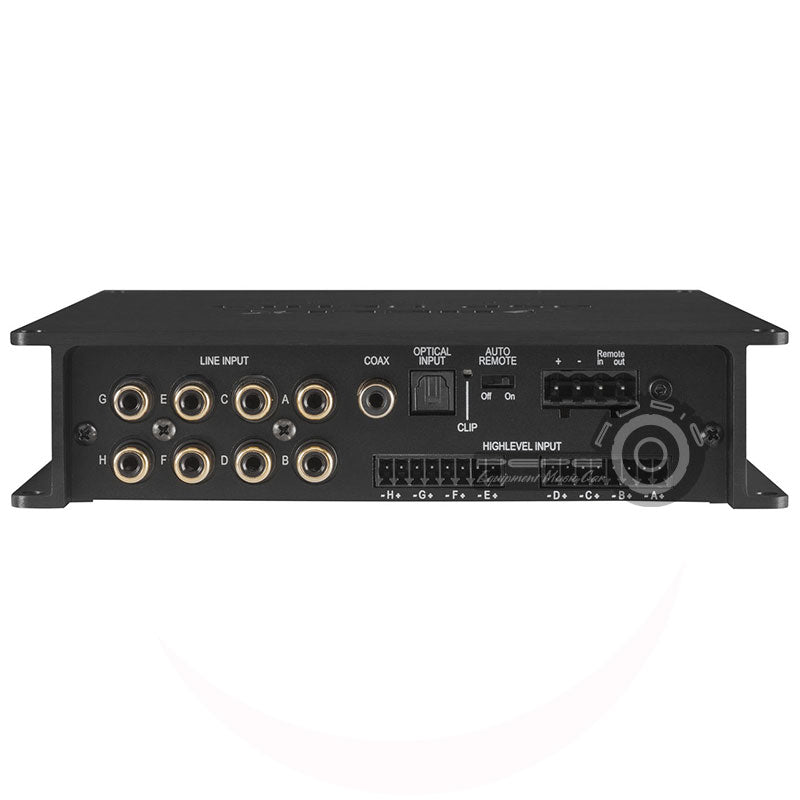

Procesador Digital Helix DSP ULTRA
No se pudo cargar la disponibilidad de retiro
Description
Entrando en una nueva dimensión
El nombre lo dice todo: el nuevo HELIX DSP ULTRA es cualquier cosa menos otro procesador de señal con solo más canales. Más bien, es el próximo hito tecnológico que demuestra de manera impresionante la experiencia de Audiotec Fischer en el campo de la tecnología DSP.
Potencia TwinDSP
El poder de cómputo solo puede ser reemplazado por aún más poder de cómputo, y es por eso que el DSP ULTRA está equipado con dos de los procesadores de señal de audio de 64 bits más potentes de Analog Devices. Increíbles 2.400 millones de operaciones MAC por segundo hacen posibles los doce canales procesados por separado y la multitud de nuevas funciones de sonido en combinación con la alta frecuencia de muestreo de 96 kHz (lo que da como resultado un ancho de banda de audio de más de 40 kHz).
ACO: plataforma avanzada de coprocesador de 32 bits
Poder de procesamiento rápido no solo en la ruta de la señal: la plataforma ACO de 32 bits particularmente rápida se encarga de todas las tareas de control y asegura el aumento decisivo de la velocidad, especialmente para la comunicación de datos con nuestro software DSP PC-Tool, pero también para el cambio ultrarrápido entre hasta diez configuraciones de sonido posibles. Pero ACO ofrece mucho más: se implementan fantásticos efectos de sonido como el procesamiento de graves aumentado o StageXpander, así como un ecualizador de entrada separado por canales que incluye un analizador de señal de entrada (ISA) para un fácil análisis y compensación de las señales de entrada de las radios OE, que ya incluyen un instalación de sonido de fábrica.
Rendimiento de audio aún más mejorado
El HELIX DSP ULRA justifica su nombre no solo en términos de funcionalidad, sino también con respecto a la calidad del sonido. Una etapa de entrada analógica extremadamente compleja y de nuevo diseño garantiza características de sonido fenomenales con un ancho de banda de audio de alta resolución completo de hasta más de 40 kHz. Pero eso no es todo: se hizo un gran esfuerzo para filtrar cualquier interferencia no deseada en la fuente de alimentación de las etapas individuales. Además, ahora solo se utilizan amplificadores operacionales particularmente silenciosos de la legendaria "serie OPA" de TI / BurrBrown.
Procesamiento de canales virtuales: comienza una nueva era de enrutamiento de señales
La adaptación a los modernos sistemas de sonido OE a través de un número cada vez mayor de entradas tiene un impacto significativo en la complejidad del enrutamiento de la señal dentro del procesador. Especialmente cuando se mezclan varias señales de entrada y luego se dividen nuevamente en sistemas multidireccionales, los conceptos de enrutamiento convencionales alcanzan rápidamente sus límites, tanto en términos de implementación como de usabilidad. El nuevo "procesamiento de canal virtual" de varias etapas de Audiotec Fischer, junto con el reconocido software DSP PC-Tool fácil de usar, facilita la realización incluso de configuraciones de sistema muy complejas. Además, permite asignar libremente nuestras funciones de sonido FX patentadas, como "RealCenter" o "StageEQ".
Conectividad absoluta
La simple adaptación a las radios de fábrica existentes o a los sistemas de sonido OE multicanal es más importante que nunca, y es por eso que el DSP ULTRA no solo está equipado con el circuito ADEP.3 de última generación, sino que también ofrece un rango de ajuste particularmente amplio para el sensibilidad de entrada El enorme rango de 1 - 8 voltios (RCA) o 4 - 32 voltios (alto nivel) permite la combinación con casi cualquier fuente de señal analógica imaginable, incluso con amplificadores OE de alta potencia.
Elegante, inteligente y compacto
A pesar de su amplia gama de funciones, el nuevo HELIX DSP ULTRA inspira con su diseño sencillo y atemporal que sigue siendo compacto, ideal para una instalación sencilla. La suma de sus características hace del HELIX DSP ULTRA la "herramienta" perfecta para todos los amantes de la música audiófilos intransigentes con las más altas exigencias.
Características
- TwinDSP Power: dos DSP de audio de "punto fijo" extremadamente potentes con resolución de 64 bits y 2400 millones de operaciones MAC por segundo
- Convertidores de señal AD y DA de 32 bits de última generación de AKM
- El procesamiento de canal virtual (VCP) permite una configuración aún más flexible para sistemas de sonido altamente complejos
- ACO: plataforma avanzada de coprocesador de 32 bits para numerosos sistemas nuevos y funciones DSP como:
- ISA (Input Signal Analyzer) e InputEQ para un fácil análisis y compensación de las señales de entrada
- SFX (efectos de sonido DSP): procesamiento de graves aumentado, StageXpander, RealCenter & Co.
- 10 ubicaciones de memoria interna para configuraciones de sonido
- Ranura para tarjeta de extensión HELIX (HEC) para módulos de entrada/salida adicionales como transmisión de audio Bluetooth® , transmisión de audio de alta resolución a través de USB, etc.
- Entrada inteligente de alto nivel de 8 canales con circuito ADEP.3
- Capacidad de arranque y parada hasta un voltaje de suministro de 6 V
- Interruptor "Ground lift" para evitar bucles de tierra
- Entrada de control para conectar mandos a distancia y accesorios
- Alineación de tiempo con hasta 20 ms de tiempo de retardo por canal, alineación de tiempo inversa adicional para la suma en fase de las entradas
- Enrutamiento de señal libremente definible con matrices separadas para línea, SPDIF y HEC/AUX
- Entradas: 8 x RCA/Cinch, 8 x Highlevel, 1 x SPDIF óptico y 1 x SPDIF coaxial
-
Salidas: 12 x RCA/Cinch con máx. Voltaje de salida de 8 voltios
Nota: La marca denominativa y los logotipos de Bluetooth ® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Audiotec Fischer GmbH se realiza bajo licencia. Las demás marcas y nombres comerciales pertenecen a sus respectivos propietarios.
Funciones DSP
RealCenter
La función "RealCenter" es un algoritmo, desarrollado por Audiotec Fischer, que enfatiza la información musical que está presente en el canal frontal izquierdo y derecho para crear una señal central única. A diferencia de los procedimientos comunes, en los que solo se suman los canales, la intensidad de la señal central también se controla dinámicamente por el contenido informativo estereofónico del canal izquierdo y derecho.
Suena complicado, pero este efecto es sorprendente: eso significa que si solo el canal izquierdo o derecho entrega una señal de audio, el canal central no reproducirá una señal. En el caso de algoritmos comunes, el nivel de volumen del canal central solo se reduce en 6 dB (= nivel de volumen medio). ¡El "RealCenter" de Audiotec Fischer permite una puesta en escena de sonido única y ampliada para el conductor y el copiloto al mismo tiempo! Por lo tanto, las desventajas de un canal central convencional, como un escenario de sonido pequeño e intrusivo, son cosas del pasado.
Procesamiento de graves aumentado
El "Procesamiento de graves aumentado" patentado por Audiotec Fischer, que consiste en las dos características de sonido revolucionarias "Mejora dinámica de graves" y "SubXpander", se ha desarrollado especialmente para mejorar drásticamente la reproducción de graves de los subwoofers.
La "Mejora de graves dinámicos" combina ingeniosamente los graves profundos máximos y la presión de sonido más alta, independientemente del estilo musical o los controles de tono en la unidad principal. Dependiendo de la señal de entrada, la “Mejora dinámica de graves” gana el rango de frecuencia más bajo y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin el riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es simplemente fascinante qué rendimiento de bajo es posible de repente.
Si desea una reproducción de graves aún más baja y "más oscura", puede activar adicionalmente el "SubXpander". Por lo tanto, los tonos subarmónicos se suman a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.
EscenarioXpander
Dependiendo de la disposición de los altavoces en el vehículo, se puede crear un escenario de sonido estéreo más o menos amplio en los asientos delanteros. Un altavoz central puede limitar adicionalmente la reproducción espacial de la música. Aquí es donde entra en juego el nuevo “StageXpander” de Audiotec Fischer: una característica de sonido que parece romper las limitaciones acústicas y, por lo tanto, permite crear una base estéreo mucho más amplia sin afectar negativamente la precisión de la localización de voces o instrumentos.
El efecto se puede ajustar según sus preferencias personales en cuatro pasos.
ClaridadXpander
¿Está buscando más transparencia y sustancia en la reproducción de agudos? Con el “ClarityXpander”, Audiotec Fischer ofrece ahora la herramienta adecuada. Correctamente ajustada (y, por lo tanto, seleccionable en tres pasos), la función agrega armónicos adicionales en el rango de frecuencia superior; esto es especialmente útil si los altavoces originales carecen de brillo en la respuesta de agudos. El toque de agudos adicional no solo está disponible para los dos canales frontales, sino que también se puede ajustar por separado para el canal central. Aún mejor: el canal central permite activar un control automático y dinámico para que la música con “muchos” agudos no canse tus oídos.
Datos técnicos
| Entradas |
8 x RCA / Cinch 8 x Entrada de altavoz de alto nivel 1 x SPDIF óptico (12 - 96 kHz) 1 x SPDIF coaxial (12 - 192 kHz) 1 x Entrada remota |
| Sensibilidad de entrada |
RCA / Cinch 1 - 8 Voltios Highlevel 4 - 32 Voltios |
| Salidas |
12 x RCA / Cinch 1 x salida remota |
| Tensión de salida | 8 voltios |
| Respuesta frecuente | 10 Hz - 44 000 Hz |
| resolución DSP | 64 bits |
| potencia DSP | 2 x 295 MHz (2400 millones de operaciones MAC/segundo) |
| Tasa de muestreo | 96kHz |
| tipo de DSP | 2 procesadores de señal de audio |
| Convertidores de señal |
A/D: Asahi Kasei de 32 bits D/A: Asahi Kasei de 32 bits |
| Entrada digital de relación señal/ruido | 117 dB (ponderado A) |
| Entrada analógica de relación señal-ruido | 111 dB (ponderado A) |
| Entrada digital de distorsión armónica total (THD+N) | < 0,0004 % |
| Entrada analógica de distorsión armónica total (THD+N) | < 0,001 % |
| Entrada digital de distorsión IM (IMD) | < 0,002 % |
| Entrada analógica de distorsión IM (IMD) | < 0,004 % |
| Diafonía | > 90dB |
| Tensión de funcionamiento | 9,6 - 18 voltios (máx. 5 segundos hasta 6 voltios) |
| Potencia nominal | 12 V CC ⎓ 1,2 A máx. |
| Consumo de corriente | 650mA |
| máx. corriente de salida remota | 500mA |
| Características adicionales | Ranura HEC, interruptor Ground Lift, entrada de control, coprocesador de 32 bits, circuito ADEP.3, interruptor remoto automático |
| Dimensiones (Al. x An. x Pr.) |
40 x 177 x 170 mm / 1,58 x 6,97 x 6,69“ |
