Description
Refinando nuestros estándares
El HELIX DSP.3S es nuestra nueva definición del estándar para procesadores de señales digitales. Refinado continuamente, este DSP de 8 canales presenta numerosas mejoras en los detalles. Además de la entrada digital óptica obligatoria, ahora una entrada digital coaxial adicional ofrece las mejores condiciones para conectar fuentes de señal de alta resolución con una frecuencia de muestreo de hasta 192 kHz.
La tecnología más avanzada para la mejor experiencia de sonido de alta resolución
El DSP de audio de 64 bits de la última generación Sigma350 y un procesamiento de señal nativo de alta resolución con una frecuencia de muestreo de 96 kHz, así como convertidores de señal A/D y D/A de BurrBrown proporcionan una calidad de sonido excepcional. Esto hace que el DSP.3S esté perfectamente preparado para procesar señales de audio de alta resolución con un ancho de banda de más de 40 kHz.
ACO: plataforma avanzada de coprocesador de 32 bits
Por supuesto, el DSP.3 también está equipado con nuestra plataforma patentada ACO de 32 bits. Esto no solo se hace cargo de todas las tareas de control de forma ultrarrápida, sino también de cambiar a la velocidad del rayo entre hasta diez configuraciones de sonido posibles. Pero ACO ofrece mucho más: se implementan fantásticos efectos de sonido como el procesamiento de graves aumentado o StageXpander, así como un ecualizador de entrada separado por canales que incluye un analizador de señal de entrada (ISA) para un fácil análisis y compensación de las señales de entrada de las radios OE, que ya incluyen un configuración de sonido por defecto.
Características orientadas a la práctica para máxima conectividad
Las características sofisticadas del DSP.3S ofrecen todo lo necesario para una fácil conexión a radios de fábrica o sistemas de sonido de fábrica multicanal. Además de la entrada inteligente de alto nivel con circuito ADEP.3, una entrada digital óptica y ahora también coaxial, un interruptor remoto automático y una ranura HEC para expansiones del sistema, como la transmisión de audio HD Bluetooth®, etc. también forman parte de la equipamiento básico.
Pero eso no es todo: el nuevo puerto de control inteligente (SCP) se implementó durante el proceso de revisión de DSP.3S. Esto permite la conexión multifuncional de productos accesorios y ahora incluso se hace cargo de su fuente de alimentación completa. El diseño sólido con función de encaje a presión garantiza una conexión estable al tiempo que ayuda a evitar daños en el enchufe y el cable y, por lo tanto, facilita conceptos de instalación compactos que ahorran espacio.
Concéntrate en lo esencial

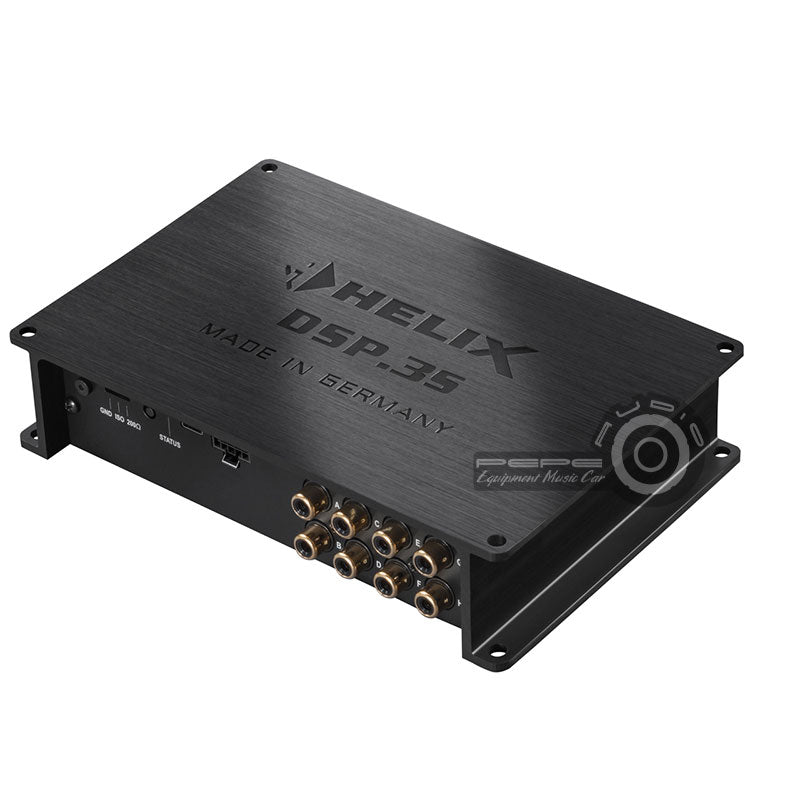

Diseño limpio, muy compacto y típico de HELIX; por lo tanto, el DSP.3S ofrece las condiciones ideales para una integración rápida y fácil.
DSP PC-Tool: ajuste fino para las más altas exigencias
No hay duda: el HELIX DSP.3S es fácilmente configurable a través de nuestro software DSP PC-Tool profesional y muy fácil de usar. Las numerosas opciones de ajuste no dejan nada que desear y, por lo tanto, garantiza una adaptación de sonido extremadamente precisa incluso con configuraciones de sistema complejas.
Características
- Extremadamente potente DSP de audio de "punto fijo" de 64 bits con 1200 millones de operaciones MAC por segundo
- Ancho de banda de audio de alta resolución de hasta más de 40 kHz para una calidad de sonido inigualable
- Convertidores de señal A/D y D/A de BurrBrown
- Coprocesador avanzado (ACO) para un conjunto de funciones ampliadas
- Analizador de señal de entrada (ISA) e InputEQ
- Efectos de sonido DSP (SFX) como el "Procesamiento de graves aumentado" que optimiza dinámicamente la respuesta de graves del subwoofer, el "StageXpander" que amplía significativamente la perspectiva estéreo, la función "RealCenter", que permite una puesta en escena de sonido perfectamente enfocada para ambos piloto y copiloto y mucho más
- 10 ubicaciones de memoria interna para configuraciones de sonido
- Entrada inteligente de alto nivel con circuito ADEP.3 y función de encendido automático

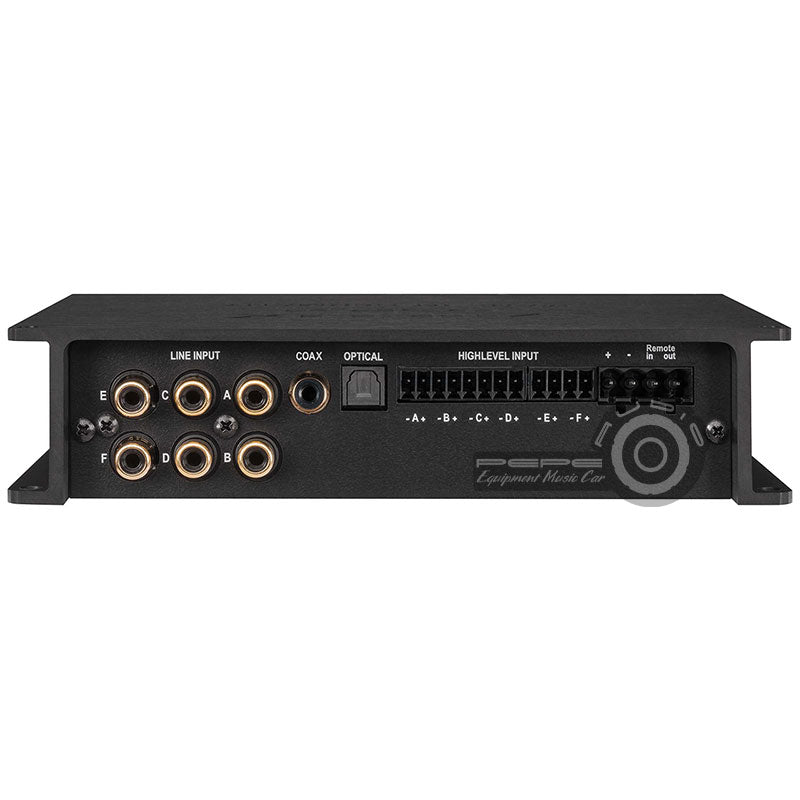

- Entrada digital óptica (máx. 96 kHz) y coaxial (máx. 192 kHz) en formato SPDIF

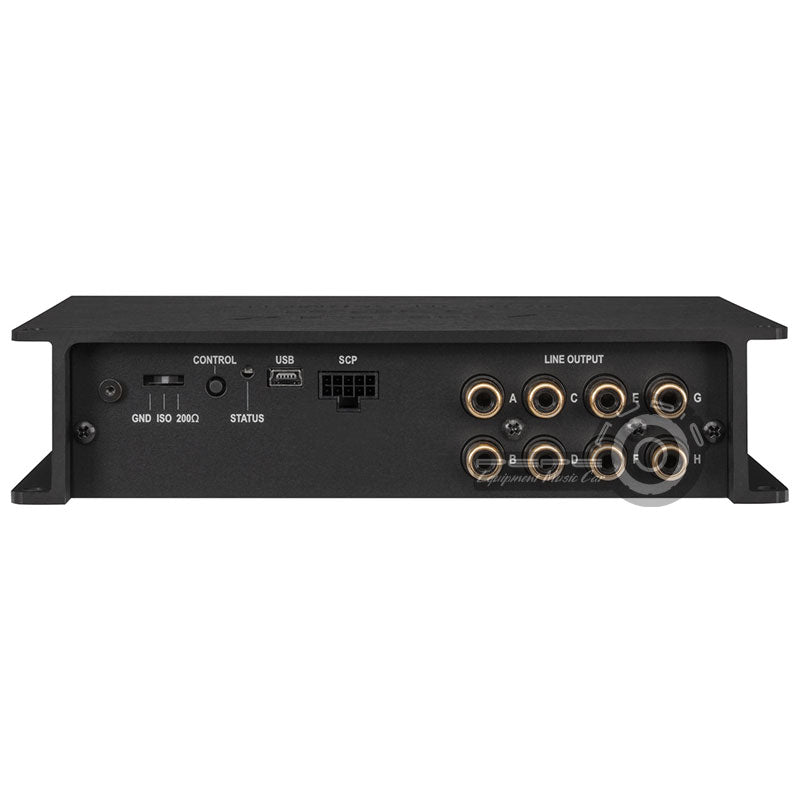

- Puerto de control inteligente (SCP) compacto y preparado para el futuro
- Ranura HEC para complementos del sistema como transmisión de audio HD Bluetooth® , transmisión de audio de alta resolución a través de USB, etc.
- Enrutamiento de señal libremente definible con matrices separadas para línea, SPDIF y HEC/AUX
- Ruta de señal y fuente de alimentación óptimas para mejorar aún más la calidad del sonido
- Interruptor "Ground lift" para evitar bucles de tierra
- Dimensiones compactas para una fácil integración en el vehículo
- La configuración más sencilla a través del intuitivo software DSP PC-Tool V4
Características especiales:
frecuencia de muestreo de 96 kHz
El HELIX DSP.3S permite manejar todas las señales con la frecuencia de muestreo duplicada de 96 kHz. Por lo tanto, el ancho de banda de audio ya no se limita a valores habituales como 22 kHz, sino que permite una respuesta de frecuencia ampliada a más de 40 kHz. Duplicar la frecuencia de muestreo requiere una potencia DSP significativamente mayor, ya que el número de operaciones aritméticas posibles se reduce a la mitad. Solo la implementación de la última generación de chips DSP permite elevar la frecuencia de muestreo a 96 kHz y agregar nuevas funciones al mismo tiempo.
ACO: coprocesador avanzado de 32 bits
La HELIX DSP.3S incorpora un extraordinario CoProcesador de última generación de 32 Bits de gran potencia para todas las tareas de monitorización y comunicación, tanto interna como externa. A diferencia de la generación anterior de 8 bits, esta MCU alcanza velocidades mucho más altas con respecto a la conmutación de configuración y la comunicación de datos con nuestro software DSP PC-Tool. Otra ventaja significativa es el cargador de arranque nativo integrado del coprocesador. Permite actualizaciones de software de todos los componentes del DSP para ajustar el circuito ADEP.3 controlado por microcontrolador, por ejemplo, en futuras modificaciones/cambios en el sistema de diagnóstico de radios de fábrica o si el dispositivo se ampliará con interfaces adicionales. Además, gracias a la nueva memoria flash, el ACO ofrece 10 ubicaciones de memoria para configuraciones de sonido en lugar de las dos habituales.
Entrada inteligente de alto nivel ADEP.3
Las autorradios modernas instaladas de fábrica incorporan sofisticadas posibilidades de diagnóstico de los altavoces conectados. En particular, la última generación de radios para automóviles está equipada con funciones de monitoreo adicionales, por lo que los mensajes de falla y la pérdida de características específicas (por ejemplo, la función de atenuador) aparecen con bastante frecuencia si se conecta un procesador de señal, pero no con el DSP.3S.
El nuevo circuito ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) evita todos estos problemas sin cargar innecesariamente las salidas de los altavoces de la radio OE durante altos volúmenes.
Capacidad de arranque y parada
La fuente de alimentación conmutada del HELIX DSP.3S asegura un voltaje de suministro interno constante incluso si el voltaje de la batería cae a 6 voltios durante el arranque del motor.
Modo ahorro de energía
El modo de ahorro de energía está incorporado en la configuración básica. Permite reducir significativamente el consumo de energía de los amplificadores que están conectados al HELIX DSP.3S una vez que no hay señal de entrada presente por más de 60 segundos. Tenga en cuenta que en muchos automóviles actualizados con "CAN" o cualquier otra
estructura de bus interna, puede suceder que la radio permanezca encendida "invisiblemente" hasta por 45 minutos. incluso después de cerrar y dejar el coche! Una vez que el “Modo de ahorro de energía” esté activo, la salida remota y, por lo tanto, los amplificadores conectados se apagarán. El HELIX DSP.3S reactivará la salida remota en un segundo si se aplica una señal de música. Es posible modificar el tiempo de apagado de 60 seg. o desactive completamente el “Modo de ahorro de energía” a través del software DSP PC-Tool.
Detección automática de señales digitales
El HELIX DSP.3S permite la conmutación controlada por señal entre las entradas analógicas y digitales. Tan pronto como se detecta una señal de entrada en la entrada óptica o coaxial, el procesador de señal cambia automáticamente a la entrada adecuada. Esta característica se puede desactivar en el software DSP PC-Tool.
Como alternativa, puede usar un control remoto opcional para cambiar manualmente entre entradas analógicas y digitales .
Funciones DSP
Centro Real
La función "RealCenter" es un algoritmo, desarrollado por Audiotec Fischer, que enfatiza la información musical que está presente en el canal frontal izquierdo y derecho para crear una señal central única. A diferencia de los procedimientos comunes, en los que solo se suman los canales, la intensidad de la señal central también se controla dinámicamente por el contenido informativo estereofónico del canal izquierdo y derecho.
Suena complicado, pero este efecto es sorprendente: eso significa que si solo el canal izquierdo o derecho entrega una señal de audio, el canal central no reproducirá una señal. En el caso de algoritmos comunes, el nivel de volumen del canal central solo se reduce en 6 dB (= nivel de volumen medio). ¡El "RealCenter" de Audiotec Fischer permite una puesta en escena de sonido única y ampliada para el conductor y el copiloto al mismo tiempo! Por lo tanto, las desventajas de un canal central convencional, como un escenario de sonido pequeño e intrusivo, son cosas del pasado.
Procesamiento de graves aumentado
El "Procesamiento de graves aumentado" patentado por Audiotec Fischer, que consiste en las dos características de sonido revolucionarias "Mejora dinámica de graves" y "SubXpander", se ha desarrollado especialmente para mejorar drásticamente la reproducción de graves de los subwoofers.
La "Mejora de graves dinámicos" combina ingeniosamente los graves profundos máximos y la presión de sonido más alta, independientemente del estilo musical o los controles de tono en la unidad principal. Dependiendo de la señal de entrada, la “Mejora dinámica de graves” gana el rango de frecuencia más bajo y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin el riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es simplemente fascinante qué rendimiento de bajo es posible de repente.
Si desea una reproducción de graves aún más baja y "más oscura", puede activar adicionalmente el "SubXpander". Por lo tanto, los tonos subarmónicos se suman a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.
EscenarioXpander
Dependiendo de la disposición de los altavoces en el vehículo, se puede crear un escenario de sonido estéreo más o menos amplio en los asientos delanteros. Un altavoz central puede limitar adicionalmente la reproducción espacial de la música. Aquí es donde entra en juego el nuevo “StageXpander” de Audiotec Fischer: una característica de sonido que parece romper las limitaciones acústicas y, por lo tanto, permite crear una base estéreo mucho más amplia sin afectar negativamente la precisión de la localización de voces o instrumentos.
El efecto se puede ajustar según sus preferencias personales en cuatro pasos.
ClaridadXpander
¿Está buscando más transparencia y sustancia en la reproducción de agudos? Con el “ClarityXpander”, Audiotec Fischer ofrece ahora la herramienta adecuada. Correctamente ajustada (y, por lo tanto, seleccionable en tres pasos), la función agrega armónicos adicionales en el rango de frecuencia superior; esto es especialmente útil si los altavoces originales carecen de brillo en la respuesta de agudos. El toque de agudos adicional no solo está disponible para los dos canales frontales, sino que también se puede ajustar por separado para el canal central. Aún mejor: el canal central permite activar un control automático y dinámico para que la música con “muchos” agudos no canse tus oídos.
