DSP BRAX
El mejor procesador de sonido automotriz del mundo
A veces, lo imposible lleva un poco más de tiempo, y precisamente este nivel de dedicación se refleja en el BRAX DSP. Con el proceso de desarrollo más largo e intensivo en la historia de Audiotec Fischer, el BRAX DSP es el procesador de señal digital más avanzado de la compañía. Siendo el primer DSP en llevar el famoso logotipo de BRAX, impresiona por su inigualable calidad de sonido y su excepcional funcionalidad, elevando el estándar de rendimiento a un nivel inigualable, al tiempo que obtiene reconocimiento mundial.
En lo que respecta a BRAX, puede estar seguro de una cosa: no escatimamos esfuerzos para llevar cada detalle de esta obra maestra tecnológica al extremo. El núcleo está compuesto por nada menos que tres (¡3!) de los DSP de audio de punto fijo de 64 bits más avanzados de la serie Sigma350, con una increíble potencia de procesamiento de 3600 millones de operaciones MAC por segundo. Esto permite ejecutar todo el sistema a una frecuencia de muestreo nativa de 192 kHz, ampliando el rango de frecuencia de audio a 80 kHz. Gracias a su arquitectura modular, se pueden integrar en cualquier momento los mejores y más recientes convertidores A/D y D/A, como los convertidores de vanguardia de Asahi Kasei y ESS Technology.
Se ha puesto especial cuidado en el diseño de la fuente de alimentación, base esencial para una calidad de sonido perfecta. Un conjunto de cincuenta y cinco reguladores de voltaje limpia y estabiliza las tensiones de alimentación de cada etapa por separado. Un coprocesador de 32 bits (ACO) de alto rendimiento supervisa cada operación y garantiza una comunicación rápida con el software DSP PC-Tool y los controles remotos opcionales CONDUCTOR y DIRECTOR.
Además de todas sus ventajas técnicas, el BRAX DSP marca el inicio de una nueva era en cuanto a conectividad. Su exclusivo concepto modular permite configurar las entradas y salidas como analógicas, digitales o una combinación de ambas. Gracias a esta flexibilidad inigualable, el BRAX DSP permite integrar incluso las configuraciones de sistema más complejas, tanto actuales como futuras.

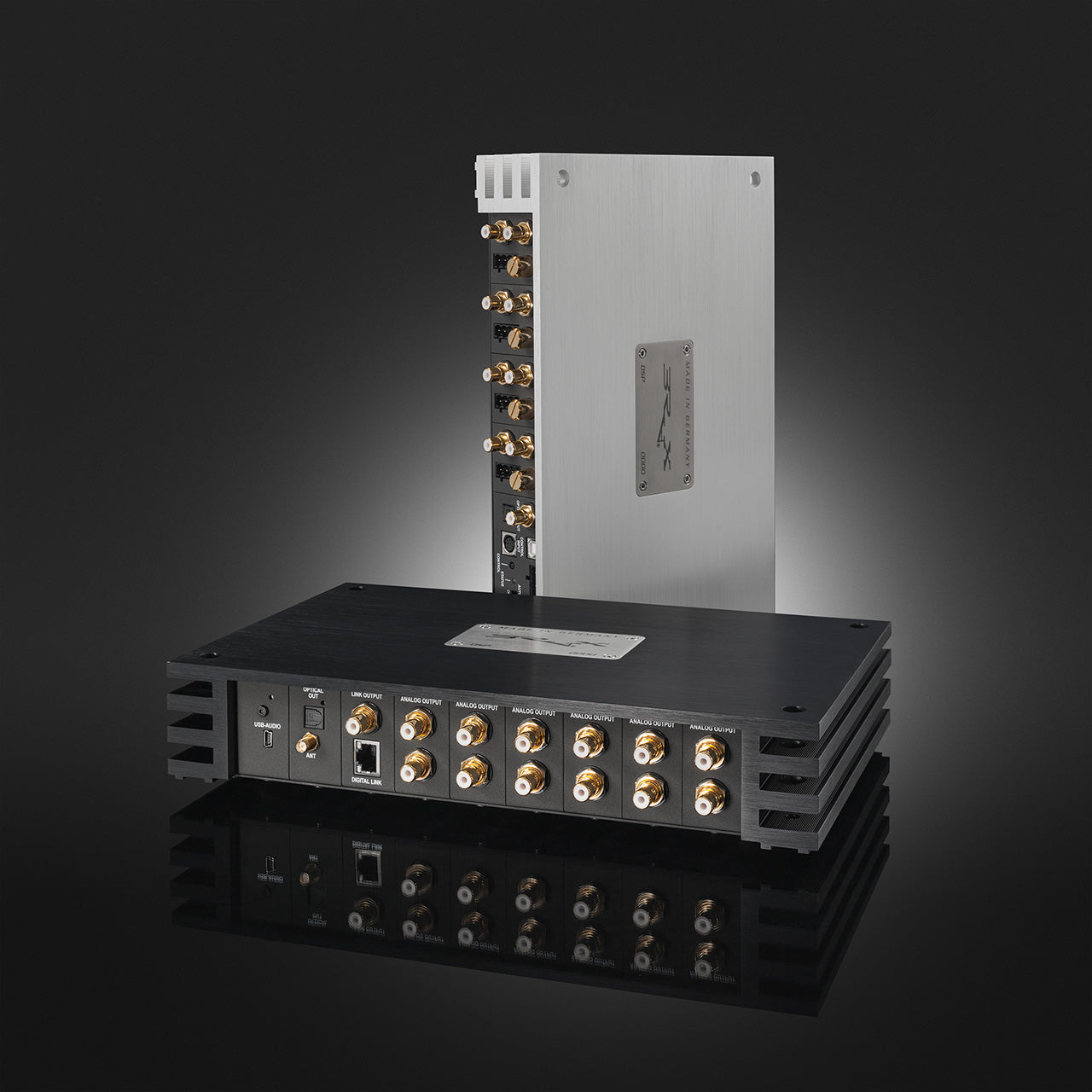

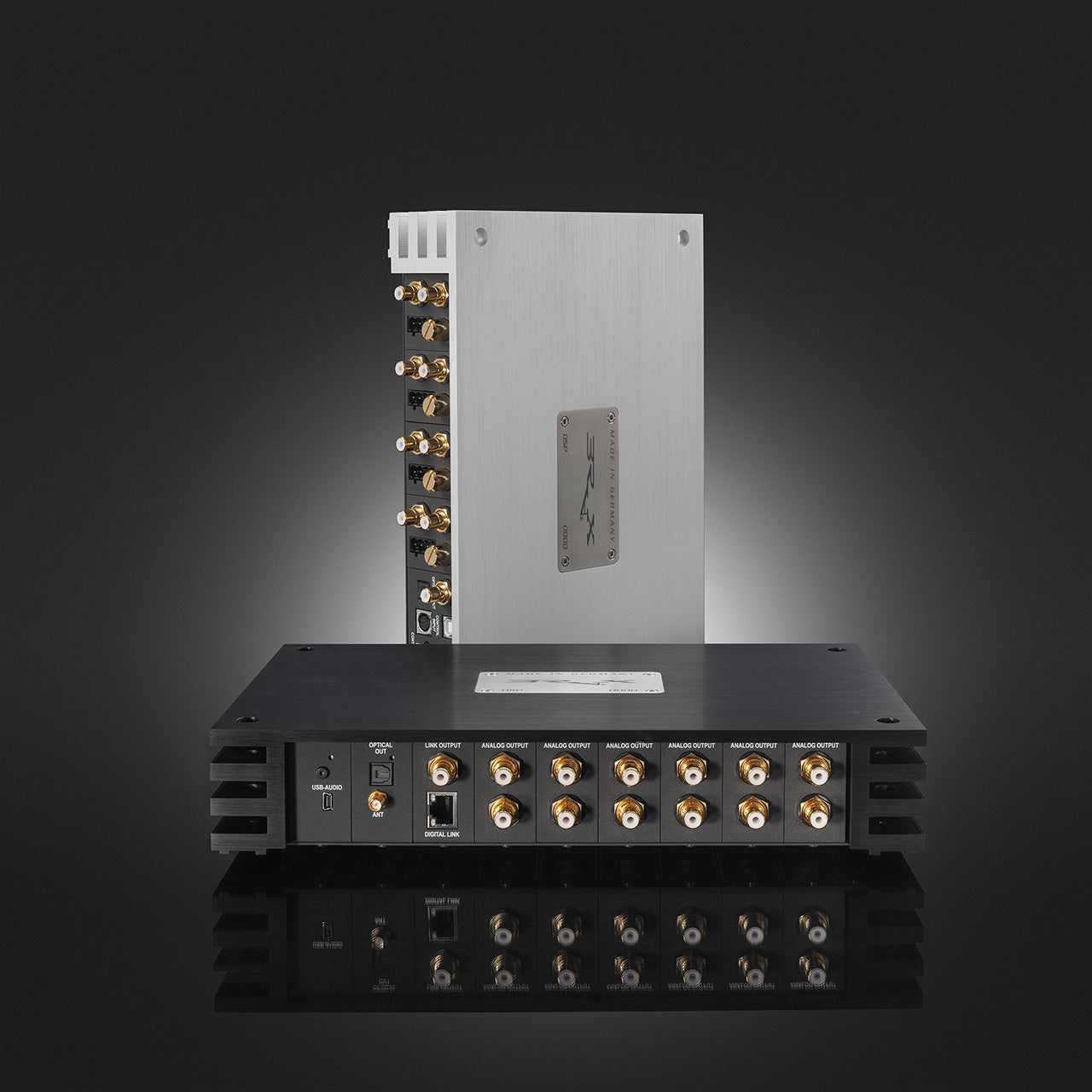

Esta obra maestra se completa con un concepto mecánico que, a primera vista, da la impresión de perdurabilidad. De nuevo, el enorme gasto —desde el enorme disipador de calor con el típico diseño de líneas rectas de BRAX hasta los conectores cinch fresados a partir de la pieza sólida— es perceptible hasta el más mínimo detalle.
Características
- Tres DSP de audio Sigma350 de “punto fijo” extraordinariamente potentes con una resolución de 64 bits y un total de 3.600 millones de operaciones MAC por segundo de potencia de cálculo.
- Convertidores A/D y D/A Asahi Kasei "Velvet Sound" de última generación con una resolución nativa de 32 bits
- Frecuencia de muestreo de 192 kHz para un ancho de banda de audio de ultra alta resolución de hasta 80 kHz
- Especificaciones de referencia para, por ejemplo, la relación señal-ruido y la distorsión armónica total, cercanas a los límites de medición.
- Concepto modular de 8 canales de entrada/12 canales de salida con módulos de entrada/salida estéreo analógicos o digitales intercambiables para cubrir todas las posibles configuraciones del sistema

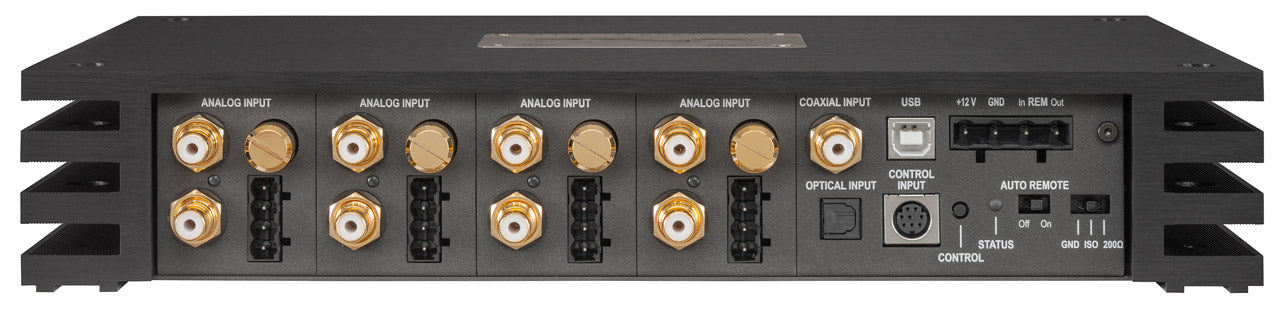

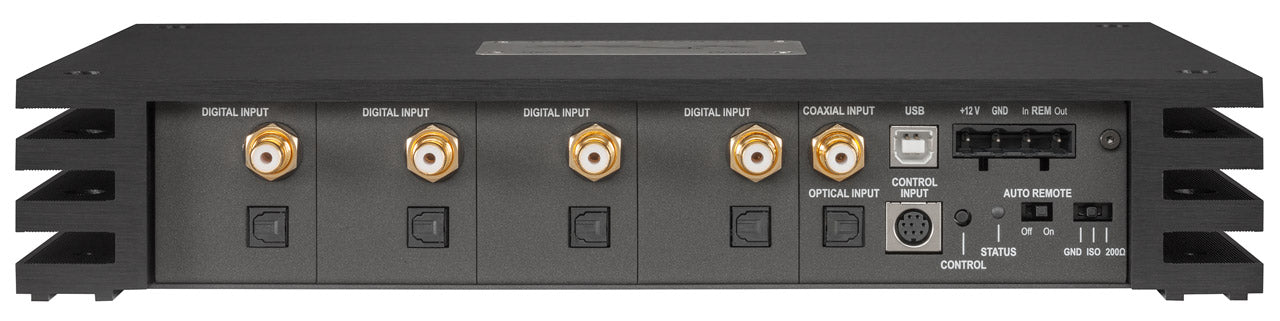

- 4 módulos de entrada estéreo con entrada analógica RCA/Cinch y Highlevel o entrada digital óptica/coaxial SPDIF
- Entradas analógicas con un rango de control especialmente amplio para la sensibilidad de entrada
- Entradas de alto nivel con circuito ADEP.3 para evitar sistemas de diagnóstico por radio

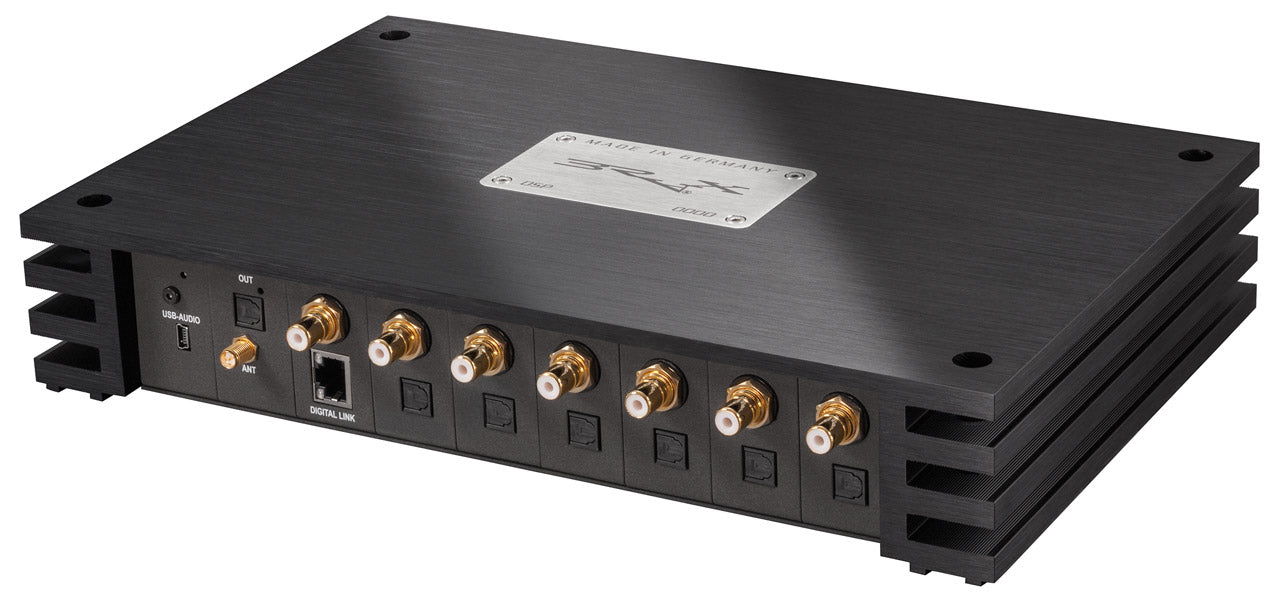

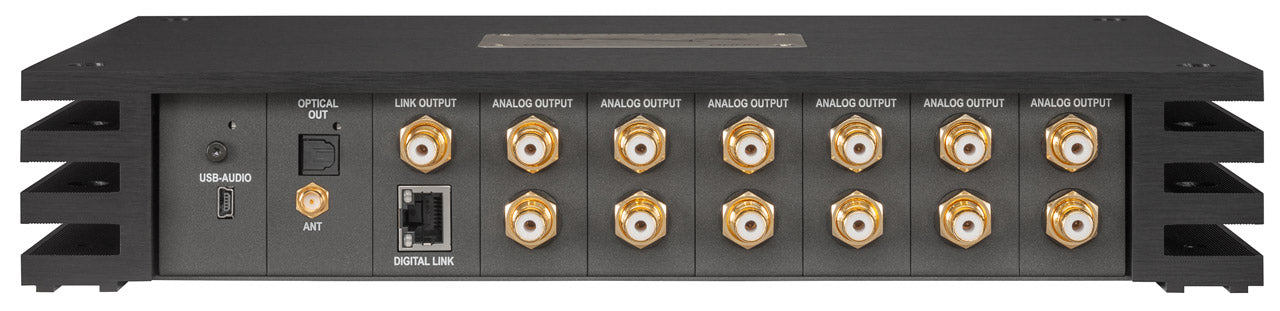

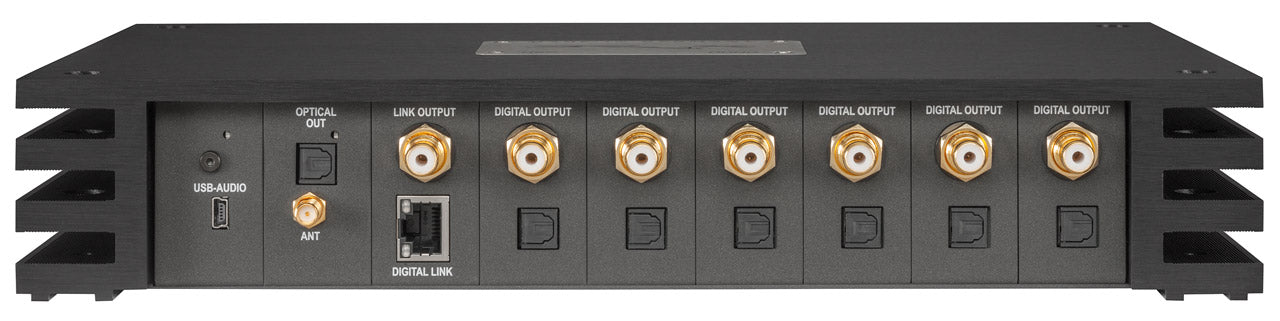

- 6 módulos de salida estéreo con salidas analógicas RCA/Cinch o digitales ópticas/coaxiales SPDIF
- Módulos de salida con frecuencia de muestreo conmutable de 48, 96 o 192 kHz
- Módulos de salida analógica con características de filtro variables y voltaje de salida conmutable de 2, 4 u 8 voltios
- Silenciamiento de las etapas de salida analógicas mediante relés con contactos chapados en oro
- Entrada SPDIF estéreo integrada adicional (óptica/coaxial)
- Ranura doble para tarjeta de extensión BRAX (BEC) para módulos de entrada/salida opcionales como transmisión de audio Bluetooth® , transmisión de audio de alta resolución a través de USB, etc.
- Concepto de suministro de energía incomparablemente complejo con un total de 55 reguladores de voltaje y capacidad de arranque y parada
- Control de volumen DiSAC (señal digital controlada por analogía) en combinación con el amplificador BRAX MATRIX MX4 PRO
- DiSAC 2.0 con amplificador BRAX REVELATION RX2 PRO , siempre que esté equipado con un módulo de entrada digital
- ACO – Plataforma avanzada de coprocesador de 32 bits para un conjunto ampliado de funciones:
- ISA (Analizador de señal de entrada) y InputEQ para un fácil análisis y compensación de señales de entrada
- DLC (control dinámico de volumen) y RTC (control remoto de tono) para el ajuste dinámico de agudos y graves en función del volumen
- Función patentada TuneEQ para el ajuste automático de los ecualizadores de entrada, virtuales y de salida
- SFX (Efectos de sonido DSP): procesamiento de graves aumentado, RealCenter & Co.
- El VCP (procesamiento de canal virtual) en modo operativo de 96 kHz permite una configuración aún más flexible para sistemas de sonido altamente complejos
- Fabricado exclusivamente con los mejores componentes con las tolerancias más bajas, montado en una carcasa de aluminio sólida como una roca

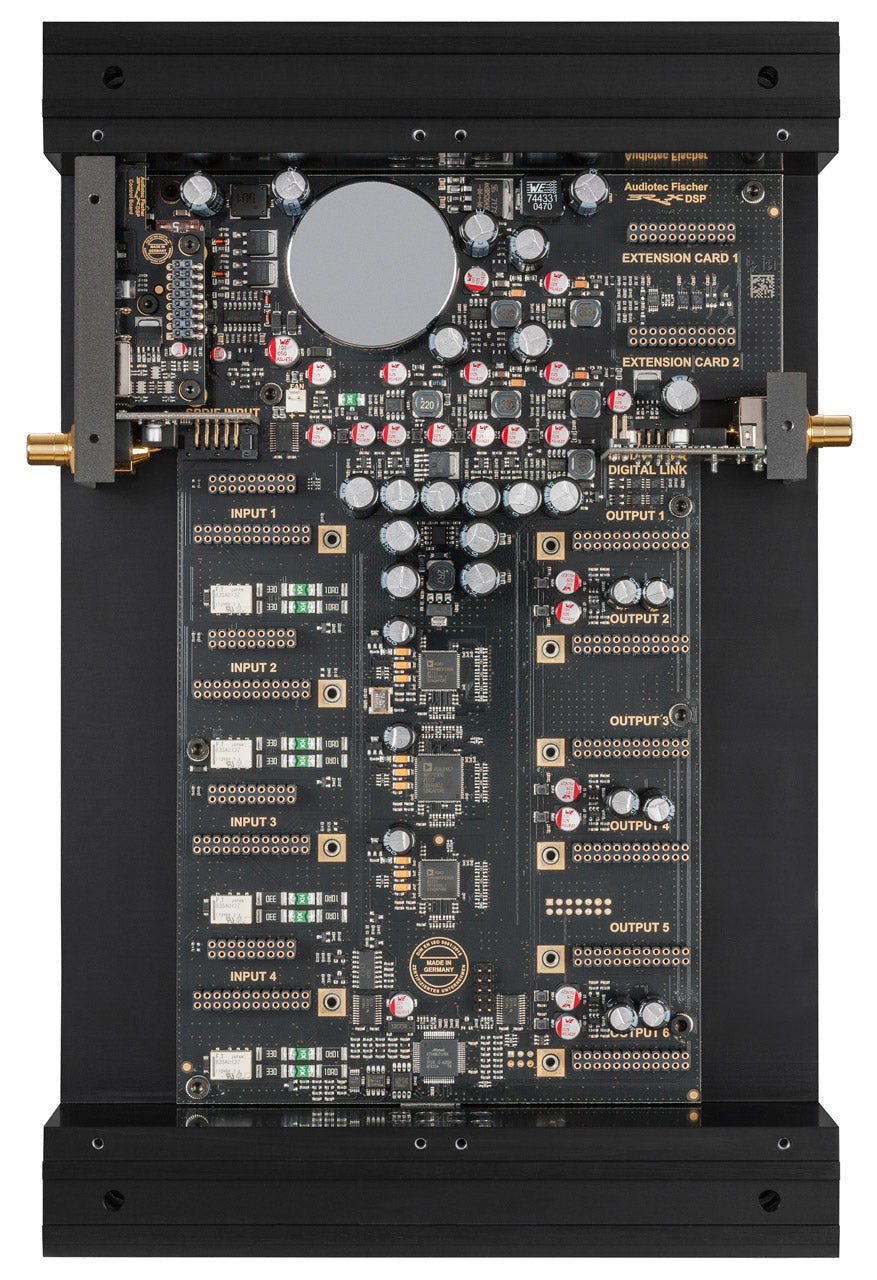

- Placa de PC principal de ocho capas para transmisión de señal y fuente de alimentación de impedancia ultrabaja
- Transmisión de señal de audio analógica únicamente en los módulos de entrada y salida
Características del DSP
TuneEQ
TuneEQ es una función extremadamente flexible y fácil de usar para la corrección automatizada de la respuesta de frecuencia. Una sola medición por canal o par de canales de audio con un micrófono de medición adecuado (p. ej., nuestro MTK1) es suficiente para que TuneEQ ajuste los ecualizadores de forma independiente y precisa a la curva de referencia deseada. TuneEQ utiliza todas las funciones del ecualizador paramétrico, incluyendo la frecuencia central, el factor Q y el ajuste de ganancia. Y como las complejas operaciones aritméticas necesarias se ejecutan en segundo plano, también ahorra mucho tiempo al optimizar el sonido con TuneEQ.
Centro real
La función "RealCenter" es un algoritmo desarrollado por Audiotec Fischer que enfatiza la información musical presente en los canales frontales izquierdo y derecho para crear una señal central única. A diferencia de los procedimientos comunes, en los que solo se suman los canales, la intensidad de la señal central también se controla dinámicamente mediante el contenido de información estereofónica de los canales izquierdo y derecho.
Suena complicado, pero este efecto es asombroso: si solo el canal izquierdo o derecho emite señal de audio, el canal central no la reproducirá. Con algoritmos comunes, el volumen del canal central solo se reduce 6 dB (a la mitad del volumen). El sistema "RealCenter" de Audiotec Fischer permite una escena sonora única y ampliada tanto para el conductor como para el copiloto simultáneamente. Por lo tanto, las desventajas de un canal central convencional, como una escena sonora pequeña e intrusiva, son cosa del pasado.
Procesamiento de graves aumentado
El "Procesamiento de Graves Aumentado" patentado por Audiotec Fischer, compuesto por dos revolucionarias funciones de sonido: "Dynamic Bass Enhancement" y "SubXpander", ha sido desarrollado específicamente para mejorar drásticamente la reproducción de graves de los subwoofers.
"Dynamic Bass Enhancement" combina ingeniosamente graves profundos y la máxima presión sonora, independientemente del estilo musical o de los controles de tono de la unidad principal. Dependiendo de la señal de entrada, "Dynamic Bass Enhancement" optimiza el rango de frecuencias más bajas y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios, sin riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a volúmenes altos. Es fascinante el rendimiento de graves que ahora es posible.
Si desea una reproducción de graves aún más baja y oscura, puede activar adicionalmente "SubXpander". De esta manera, se añaden tonos subarmónicos a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.
Datos técnicos
| Entradas |
Hasta 8 x RCA/Cinch + 8 x entrada de altavoz de alto nivel o hasta 4 x SPDIF estéreo en óptico/coaxial 1 x SPDIF óptico (12 - 96 kHz) 1 x SPDIF coaxial (12 - 192 kHz) 1 x entrada remota 1 x entrada de control remoto |
| Sensibilidad de entrada |
RCA / Cinch 1 - 8 Voltios Alto nivel 3.5 - 30 Voltios |
| Salidas |
Hasta 12 x RCA/Cinch o hasta 6 x salida SPDIF estéreo óptica/coaxial (48/96/192 kHz) 1 x salida remota 1 x enlace SPDIF |
| Voltaje de salida | 2/4/8 voltios RMS ajustable |
| Respuesta de frecuencia | 5 Hz - 80.000 Hz |
| Resolución DSP | 64 bits |
| Potencia DSP | 3 x 295 MHz (3,6 Mrd. operaciones MAC/segundo) |
| Frecuencia de muestreo | 192 kHz |
| Tipo de DSP | 3 x procesador de señal de audio |
| Convertidores de señales |
Opciones de convertidor de señal A/D: Opciones de convertidor de señal D/A: |
| Entrada digital de relación señal-ruido (ponderada A) |
122 dB |
| Relación señal-ruido de la entrada analógica (ponderada A) |
Convertidor ESS: 130 dB Convertidor AKM: 116 dB |
| Entrada digital con distorsión armónica total (THD+N) | < -108 dB (0,0004 %) |
| Entrada analógica con distorsión armónica total (THD+N) | < -104 dB (0,0006 %) |
| Entrada digital con distorsión IM (IMD) | < -98 dB (0,0013 %) |
| Entrada analógica con distorsión IM (IMD) | < -94 dB (0,002 %) |
| Diafonía |
Convertidor ESS: < -110 dB (@1 kHz) Convertidor AKM: < -110 dB (@1 kHz) |
| Voltaje de funcionamiento | 10,5 - 16 voltios (máximo 5 segundos hasta 6 voltios) |
| Consumo de corriente | 2400 mA |
| Corriente máxima de salida remota | 500 mA |
| Rango de temperatura de funcionamiento | -40 °C a +70 °C |
| Características adicionales | Concepto modular de entrada/salida, 2 ranuras BEC, interruptor de elevación de tierra, coprocesador de 32 bits, entrada de control, circuito ADEP.3, interruptor remoto automático, control de volumen DiSAC en combinación con BRAX MATRIX MX4 PRO , DiSAC 2.0 con BRAX REVELATION RX2 PRO (siempre que esté equipado con un módulo de entrada digital) |
| Dimensiones (alto x ancho x profundidad) |
310 x 200 x 56 mm / 12,21 x 7,87 x 2,21" |
Volumen de suministro
1 x Procesador de señal de alta gama BRAX DSP
1 x Cable USB
2 x Llave Allen
1 x Certificado
