Amplificador con DSP HELIX M FOUR DSP
No se pudo cargar la disponibilidad de retiro
Description
Esto es lo máximo: el nuevo M FOUR DSP
El M FOUR DSP es más que un amplificador de cuatro canales más: a pesar de sus reducidas dimensiones, se trata de un potente centro de control que cuenta con un total de diez canales DSP procesados. Además, el amplificador ofrece una gran potencia de salida con unos generosos 100 vatios RMS por canal tanto en cargas de 4 ohmios como de 2 ohmios.
Por último, su excelente relación calidad-precio en combinación con el fantástico conjunto de características garantizan una visión brillante.
¡Tonalmente absolutamente HELIX!
En un producto HELIX no hay lugar para hacer concesiones en cuanto a calidad de sonido, por eso el M FOUR DSP está equipado con toda la delicadeza para un sonido perfecto. Por supuesto, los excelentes convertidores AD y DA independientes son tan naturales como en la placa de circuitos DSP, que se fabrica íntegramente en Alemania, donde encontrará únicamente excelentes convertidores AD y DA independientes, así como un DSP extremadamente potente de Analog Devices. Además, las seis salidas de preamplificador con una tensión de salida de 6 voltios proporcionan un nivel más que suficiente para accionar cualquier amplificador adicional.
Máxima flexibilidad
El amplificador interno del M FOUR DSP también es muy variable: puede funcionar en modo de 4 canales o, gracias a su capacidad de puenteo, también puede configurarse como amplificador de 3 o 2 canales.
Pero eso no es todo: en combinación con las seis salidas de preamplificador, el sistema de sonido se puede ampliar de diversas formas y ampliar hasta 10 canales.
En combinación con otros amplificadores de la serie M (M ONE X, M ONE, M FOUR o M SIX), hay posibilidades más que suficientes para ampliar el número de canales de potencia.
Esto hace posible sistemas multicanal complejos, pero asequibles y, sobre todo, que ahorran espacio con un enorme rendimiento.
Procesamiento de canal virtual: así funciona el enrutamiento de señales hoy en día
Muchos canales DSP necesitan ser gestionados y configurados correctamente, por lo que no había duda de que el M FOUR DSP también está equipado con el innovador procesamiento de canal virtual de Audiotec Fischer.
La adaptación a los modernos sistemas de sonido OE mediante un número cada vez mayor de entradas tiene un impacto significativo en la complejidad del enrutamiento de la señal dentro del amplificador. Especialmente cuando se mezclan varias señales de entrada y luego se dividen nuevamente en sistemas multivía, los conceptos de enrutamiento convencionales alcanzan rápidamente sus límites, tanto en términos de implementación como de usabilidad. El nuevo "procesamiento de canal virtual" de varias etapas de Audiotec Fischer, en combinación con el reconocido software DSP PC-Tool de fácil manejo, facilita la realización de configuraciones de sistema incluso muy complejas. Además, permite asignar libremente nuestras funciones de sonido FX patentadas como "RealCenter" o "Augmented Bass Processing".
El plus de velocidad gracias a ACO
Más rápido es mejor: la plataforma ACO de 32 bits, especialmente potente, se encarga de todas las tareas de control y garantiza una velocidad significativamente mayor, especialmente para la comunicación de datos con nuestro software DSP PC-Tool, pero también para el cambio ultrarrápido entre hasta diez configuraciones de sonido. Pero ACO ofrece mucho más: se implementan fantásticos efectos de sonido como Augmented Bass Processing o RealCenter, así como un ecualizador de entrada separado por canal que incluye el analizador de señal de entrada (ISA) para un análisis y compensación sencillos de las señales de entrada de las radios OE que ya incluyen una configuración de sonido "de fábrica".

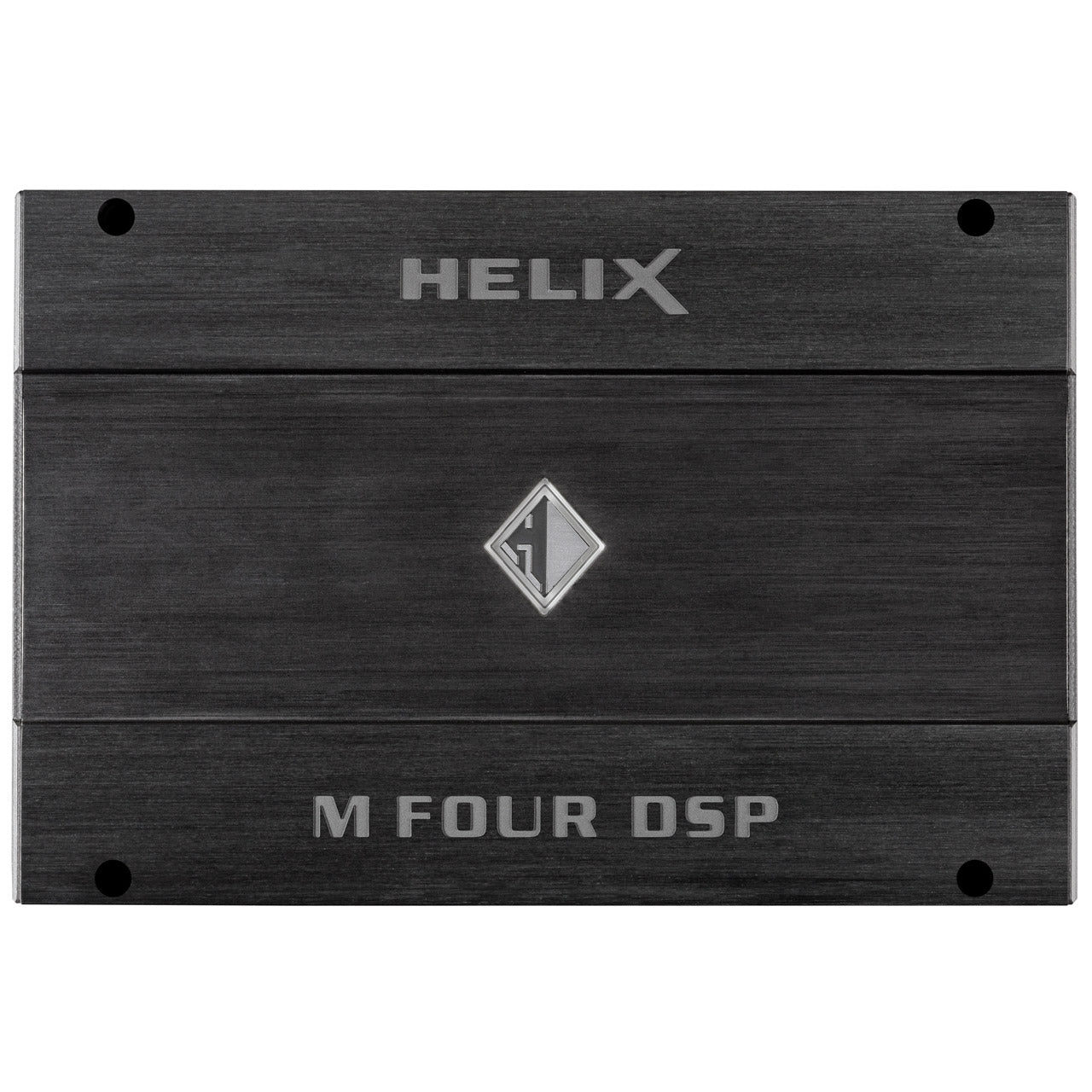

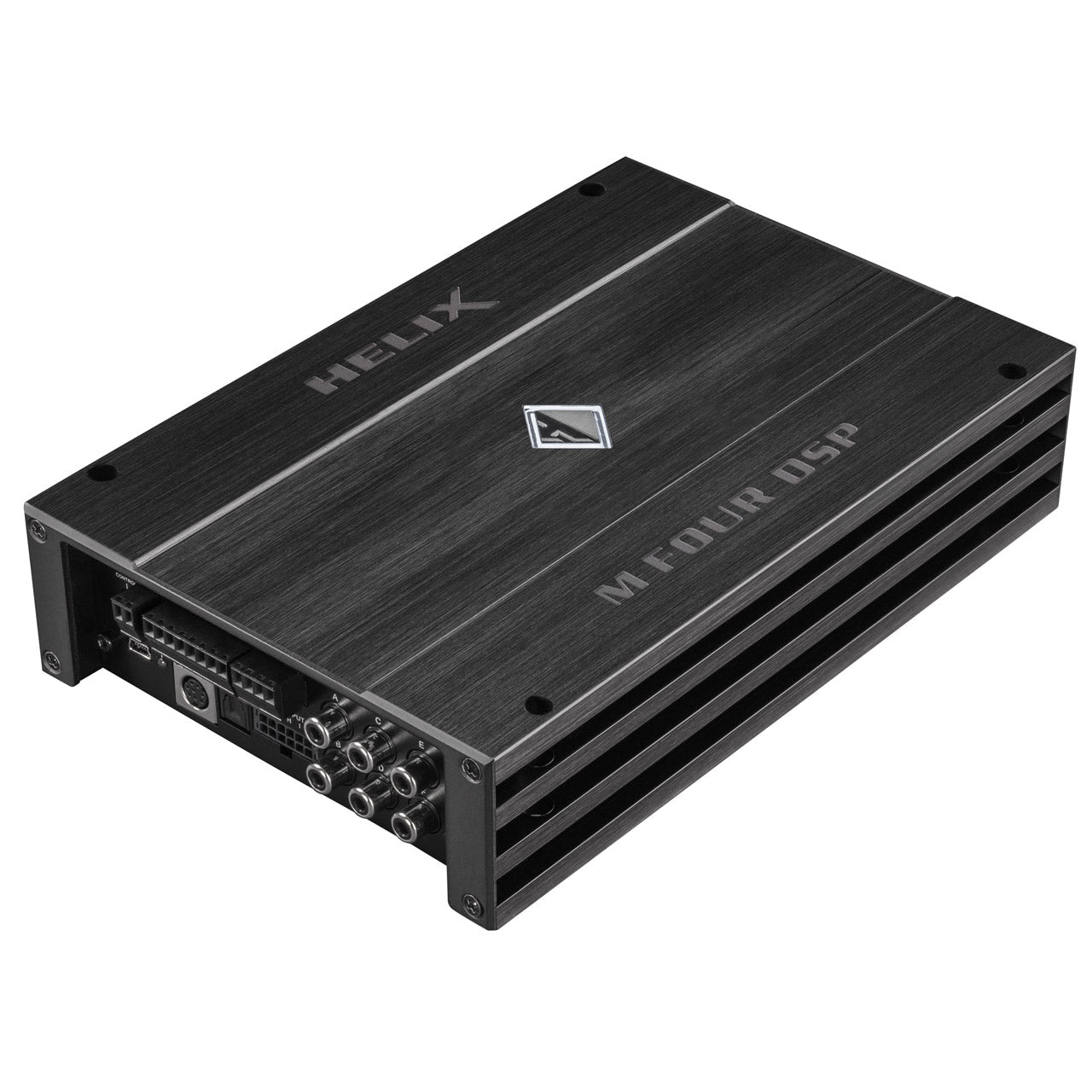

Compacto, moderno y absolutamente práctico.
A pesar de su amplia gama de funciones y su enorme potencia de salida, el M FOUR DSP se presenta con el mismo diseño clásico y compacto de HELIX con líneas distintivas como un HELIX M FOUR o un M ONE. Gracias a su tecnología de amplificador de clase D, mantiene la "cabeza fría" incluso a plena potencia. Y gracias a características como la capacidad de arranque y parada, el circuito ADEP.3 y el modo de ahorro de energía, también está perfectamente equipado para los desafíos, ahora cotidianos, de la integración OEM.
Características
- Potencia de salida máxima de hasta 135 vatios RMS por canal en 4 y 2 Ω
- DSP de audio de “punto fijo” de 64 bits extremadamente potente y convertidores de señal AD y DA de 32 bits de última generación de AKM
- ACO: plataforma avanzada de coprocesador de 32 bits para funciones mejoradas del sistema y del DSP como:
- ISA (Input Signal Analyzer) y InputEQ para un fácil análisis y compensación de señales de entrada
- Efectos de sonido SFX: procesamiento de graves aumentado, StageXpander, RealCenter y compañía.
- Entrada inteligente de alto nivel de 6 canales con circuito ADEP.3
- Seis salidas de línea RCA/Cinch con voltaje de salida máximo de 6 voltios
- El procesamiento de canal virtual (VCP) permite una configuración aún más flexible para sistemas de sonido altamente complejos
- Canales amplificadores puenteables para manejar un woofer o subwoofer potente
- Placa DSP fabricada en Alemania
Características especiales:
ACO – Coprocesador avanzado de 32 bits
El DSP HELIX M FOUR incorpora un coprocesador de 32 bits de última generación, de extraordinaria potencia, para todas las tareas de monitorización y comunicación, tanto internas como externas. A diferencia de la generación anterior de 8 bits, este microcontrolador alcanza velocidades mucho mayores en lo que respecta a la conmutación de configuraciones y la comunicación de datos con nuestro software DSP PC-Tool. Otra ventaja significativa es el cargador de arranque nativo integrado del coprocesador.
Permite actualizaciones de software de todos los componentes del DSP integrado para adaptar el circuito ADEP.3 controlado por microcontrolador, por ejemplo, a los requisitos futuros del sistema de diagnóstico de las radios de fábrica o si el dispositivo se ampliará con interfaces adicionales. Además, gracias a la nueva memoria flash, el ACO ofrece 10 ubicaciones de memoria para configuraciones de sonido en lugar de las dos habituales.
Entrada inteligente de alto nivel ADEP.3
Las radios de coche modernas instaladas de fábrica incorporan sofisticadas posibilidades de diagnóstico de los altavoces conectados. En particular, las radios de última generación están equipadas con funciones de monitorización adicionales, de modo que los mensajes de error y la pérdida de funciones específicas (por ejemplo, la función de atenuación) aparecen con bastante frecuencia si se conecta un amplificador, pero no con el DSP M FOUR.
El nuevo circuito ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) evita todos estos problemas sin cargar innecesariamente las salidas de los altavoces de la radio original cuando el volumen es alto.
Modo de ahorro de energía
El modo de ahorro de energía está incorporado en la configuración básica. Permite reducir significativamente el consumo de energía de los amplificadores conectados al HELIX M FOUR DSP cuando no hay señal de entrada presente durante más de 60 segundos. Tenga en cuenta que en muchos automóviles modernos con "CAN" o cualquier otra estructura de bus interna puede suceder que la radio permanezca encendida "invisiblemente" durante hasta 45 minutos, incluso después de cerrar y salir del automóvil. Una vez que el "Modo de ahorro de energía" está activo, la salida remota y, por lo tanto, los amplificadores conectados se apagarán.
El M FOUR DSP reactivará la salida remota en un segundo si se aplica una señal de música. Es posible modificar el tiempo de apagado de 60 segundos o desactivar completamente el "Modo de ahorro de energía" a través del software DSP PC-Tool.
Capacidad de arranque y parada
La fuente de alimentación conmutada del HELIX M FOUR DSP asegura una tensión de alimentación interna constante incluso si la tensión de la batería cae a 6 voltios durante el arranque del motor.
Características del DSP
ecualizador de melodía
TuneEQ es una función extremadamente flexible y especialmente fácil de usar para la corrección automática de la respuesta de frecuencia. Una sola medición por canal de audio o par de canales con un micrófono de medición adecuado (por ejemplo, nuestro MTK1) es suficiente para que TuneEQ ajuste de forma independiente y precisa los ecualizadores a la curva de referencia deseada. TuneEQ utiliza el conjunto completo de funciones del ecualizador paramétrico, incluida la frecuencia central, el factor Q y el ajuste de ganancia. Y dado que las operaciones aritméticas altamente complejas necesarias para esto se ejecutan en segundo plano, también ahorra mucho tiempo al optimizar su sonido con TuneEQ.
Centro Real
La función “RealCenter” es un algoritmo desarrollado por Audiotec Fischer que enfatiza la información musical presente tanto en el canal frontal izquierdo como en el derecho para crear una señal central única. A diferencia de los procedimientos comunes, en los que solo se suman los canales, la intensidad de la señal central también se controla dinámicamente mediante el contenido informativo estereofónico del canal izquierdo y derecho.
Suena complicado, pero este efecto es asombroso: si solo el canal izquierdo o derecho transmite una señal de audio, el canal central no reproducirá ninguna señal. En el caso de los algoritmos habituales, el nivel de volumen del canal central solo se reduce en 6 dB (= la mitad del nivel de volumen). El “RealCenter” de Audiotec Fischer permite una puesta en escena sonora única y ampliada tanto para el conductor como para el copiloto al mismo tiempo. Por lo tanto, las desventajas de un canal central convencional, como un escenario sonoro pequeño e intrusivo, son cosa del pasado.
Procesamiento de graves aumentado
El “Procesamiento de graves aumentado” patentado por Audiotec Fischer, que consta de dos funciones de sonido revolucionarias “Mejora dinámica de graves” y “SubXpander”, ha sido desarrollado especialmente para mejorar drásticamente la reproducción de graves de los subwoofers.
El «Dynamic Bass Enhancement» combina ingeniosamente los graves más profundos y la mayor presión sonora, independientemente del estilo musical o de los controles de tono de la unidad principal. En función de la señal de entrada, el «Dynamic Bass Enhancement» aprovecha el rango de frecuencias más bajas y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin el riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es sencillamente fascinante el rendimiento de graves que de repente es posible.
Si se desea una reproducción de graves aún más baja y “más oscura”, se puede activar adicionalmente el “SubXpander”. De esta forma, a los tonos fundamentales se suman tonos subarmónicos en el rango de frecuencias entre 50 y 100 Hz.
Datos técnicos
| Potencia RMS ≤ 1 % THD+N | |
| - @ 4 ohmios | 4 x 100 vatios |
| - @ 2 ohmios | 4 x 100 vatios |
| - @ 1 ohmio | - |
| - puenteado a 4 ohmios | 2 x 200 vatios |
| - puenteado a 2 ohmios | - |
| Potencia máxima de salida por canal* | Hasta 135 vatios RMS a 4/2 ohmios |
| Tecnología de amplificadores | Clase D |

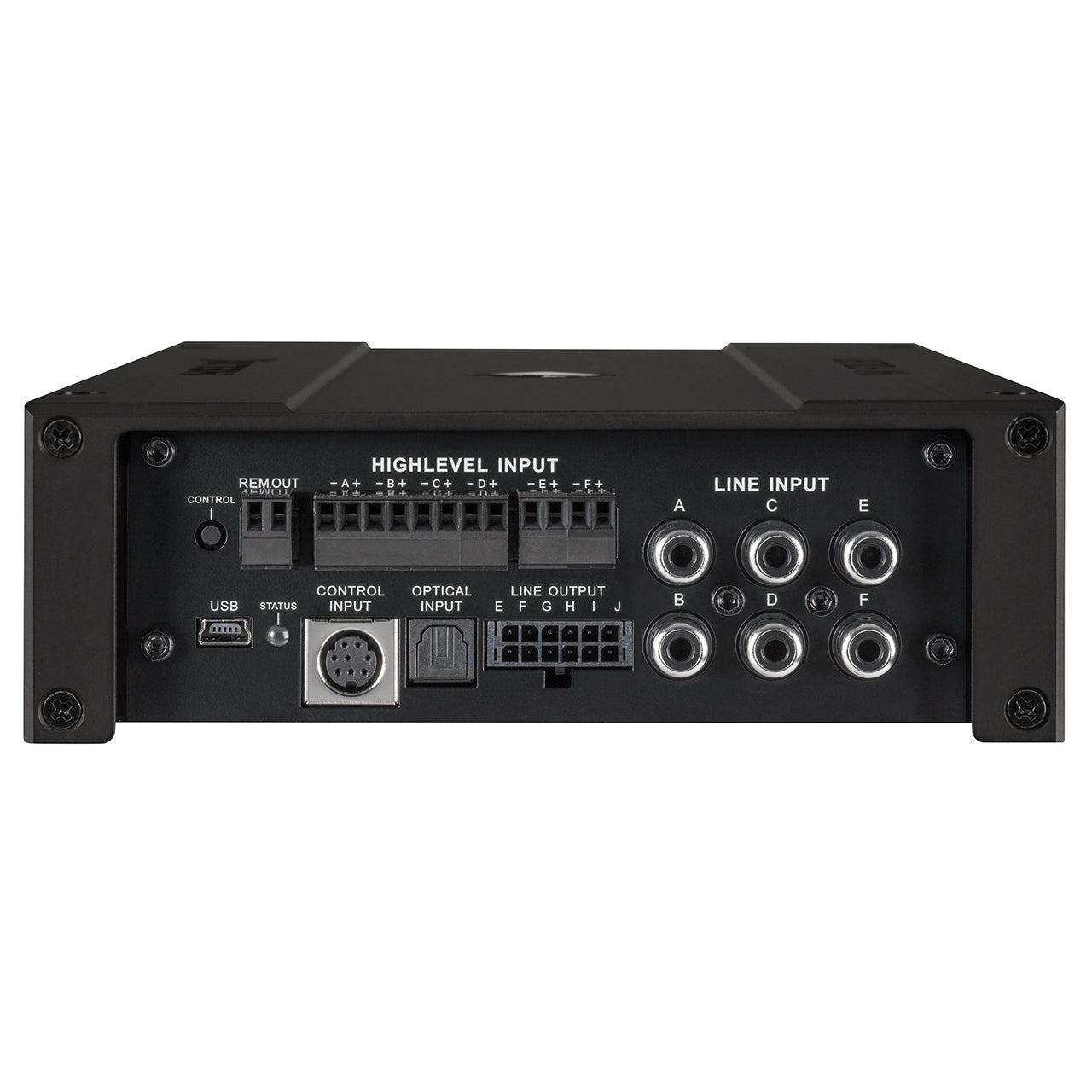

| Entradas |
6 x RCA / Cinch 6 x Entrada de altavoz de alto nivel 1 x SPDIF óptico (12 - 96 kHz) 1 x Entrada remota |
| Sensibilidad de entrada |
RCA / Cinch 1 - 4 Voltios Nivel alto 5 - 20 Voltios |
| Impedancia de entrada RCA/Cinch | 22 kOhmios |
| Impedancia de entrada de alto nivel | 9 - 33 ohmios o 20 kOhms |

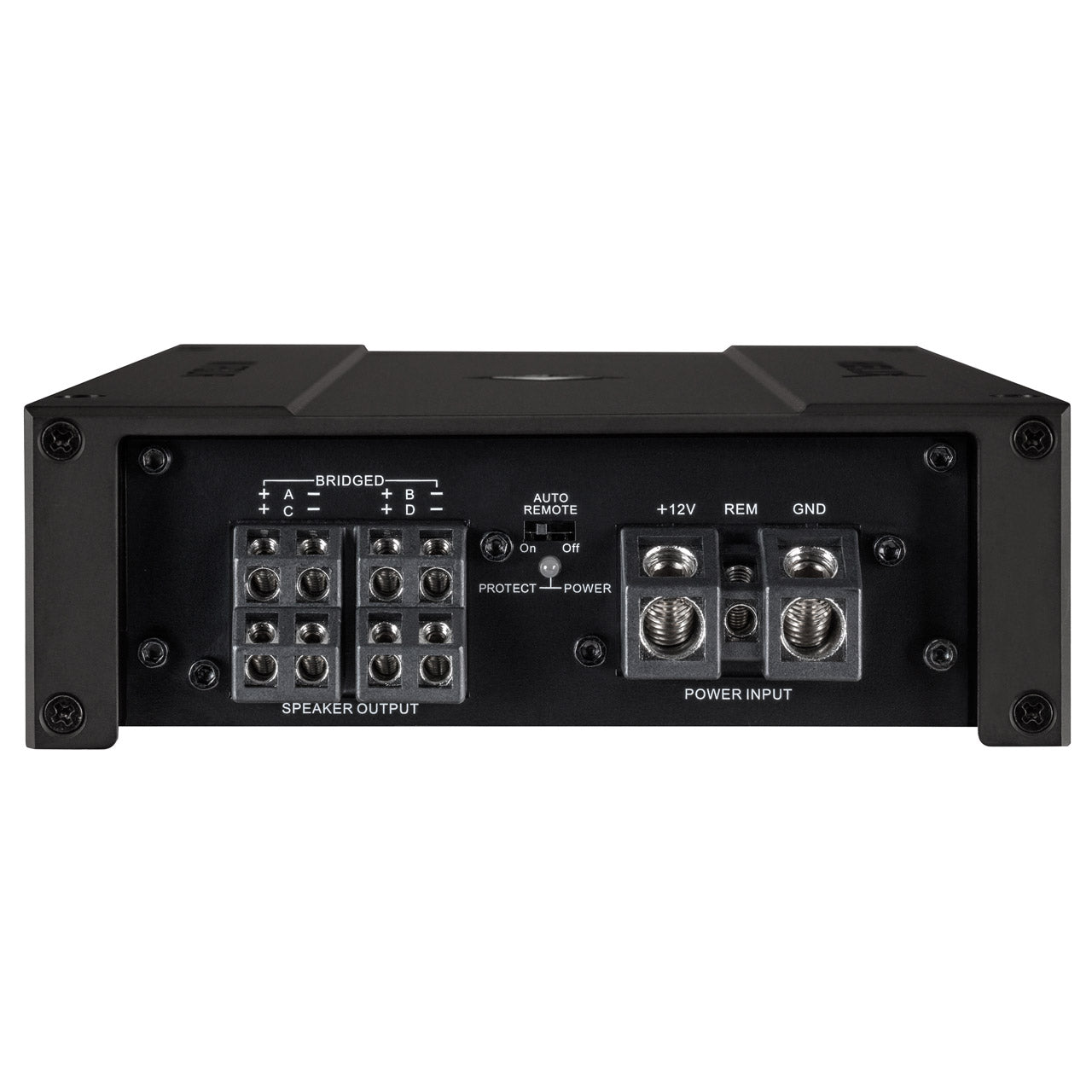

| Salidas |
4 x Salida de altavoz 6 x RCA / Cinch 2 x Salida remota |
| Voltaje de salida RCA/Cinch | 6 voltios RMS |
| Respuesta de frecuencia | 20 Hz - 22.000 Hz |
| Resolución DSP | 64 bits |
| Potencia DSP | 295 MHz (1.200 millones de operaciones MAC por segundo) |
| Frecuencia de muestreo | 48 kHz |
| Tipo de DSP | Procesador de señal de audio |
| Entrada digital con relación señal/ruido | 105 dB (ponderado A) |
| Relación señal/ruido en la entrada analógica | 102 dB (ponderado A) |
| Distorsión (THD) | < 0,03 % |
| Factor de amortiguamiento | 100 |
| Voltaje de funcionamiento | 10,5 - 16 voltios (máximo 5 segundos hasta 6 voltios) |
| Corriente de ralentí | 1500 mA |
| Corriente máxima de salida remota | 500 miliamperios |
| Rango de temperatura de funcionamiento | -40° C a +70° C |
| Fusible | 2 fusibles maxi de 30 A (APX) |
| Potencia nominal | CC 12 V ⎓ 45 A máx. |
| Características adicionales | Circuito ADEP.3, interruptor remoto automático, coprocesador de 32 bits, entrada de control |
| Dimensiones (alto x ancho x profundidad) |
50 x 230 x 154 mm / 2,00 x 9,06 x 6,06" |
* En aplicaciones multicanal típicas (sistema de 2/3 vías + trasero + subwoofer)
