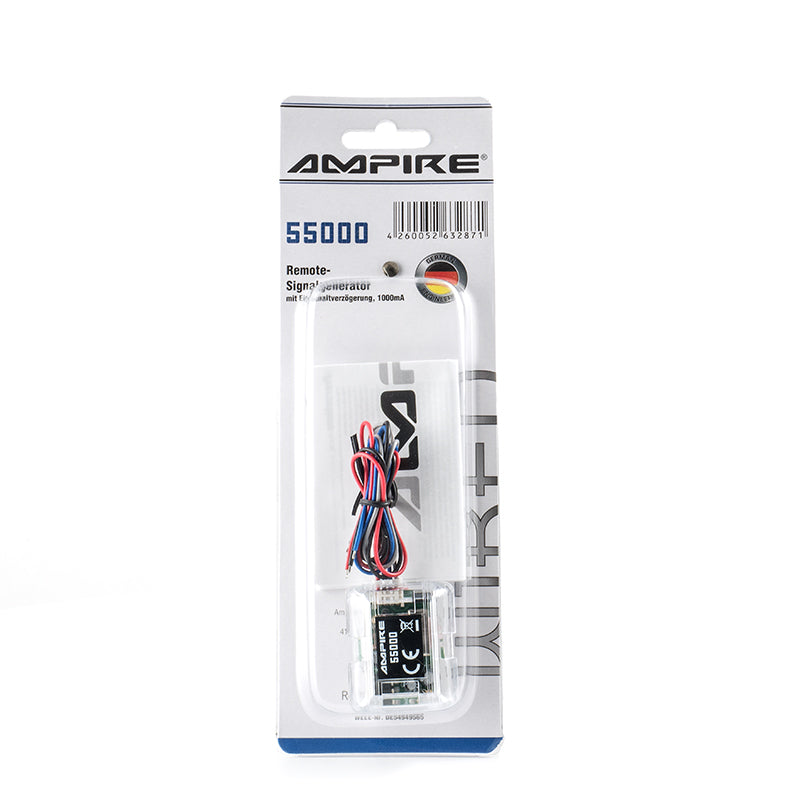

Generador de remoto Ampire 55000

Description

CONEXIONES
1. Conecte el cable rojo a una fuente de alimentación constante de +12 V (K30).
2. Conecte el cable negro a tierra (GND/K31).
3. El cable azul debe conectarse a los amplificadores o procesadores de señal que controle el 55000.
Suministra una salida de +12 V a 1 A, con un retraso de uno a tres segundos cuando se activa mediante una señal en el cable gris.
¡ADVERTENCIA! Esto proporciona solo 1 A. Si necesita una corriente más alta, controle un relé pequeño como el
Ampire 610T/12V o el Ampire 6816 con él.
4. El cable gris se puede conectar a cualquier cable de la unidad principal que mida más de +5 V cuando la unidad está encendida
y menos de +3 V cuando la unidad está apagada. Esto incluye antena eléctrica, salidas remotas del amplificador o salidas de altavoz.
5. El LED verde integrado en el 55000 se enciende después del período de retraso, lo que indica que se activó la salida remota.

CONSEJOS DE INSTALACIÓN
1. El retardo de activación se controla mediante el voltaje de entrada en el cable gris. Un voltaje bajo de +5 V aumentará el
retardo a un máximo de tres segundos; a +12 V, el retardo se reduce a aproximadamente un segundo.
2. Si el 55000 se activa mediante una salida de altavoz, permanecerá encendido durante un breve período después de que se apague la unidad principal
. Esto se debe a la energía almacenada de una salida de chip típica y no se puede evitar. Para evitar el ruido transitorio de apagado,
recomendamos que el adaptador se active mediante una salida remota dedicada de la unidad principal
siempre que sea posible.
